レーザー測量の業務について

BIM/CIMで用いる地形モデル作成のための3次元測量

当社では、UAVレーザー、地上型レーザースキャナー、狭小空間対応型ドローンを活用し、山間部・砂防分野・橋梁周辺など、従来の測量では把握が難しかった地形や構造物周辺の3次元データ取得に対応しています。

UAVレーザーによる広範囲計測と、地上型レーザースキャナー等による補完計測を組み合わせることで、BIM/CIMで用いる高密度な地形モデル作成を支援します。

UAVレーザー測量フローチャート

作業計画

現地踏査

検証点・調整用基準点の設置

UAVレーザ計測

解析・調整・検証

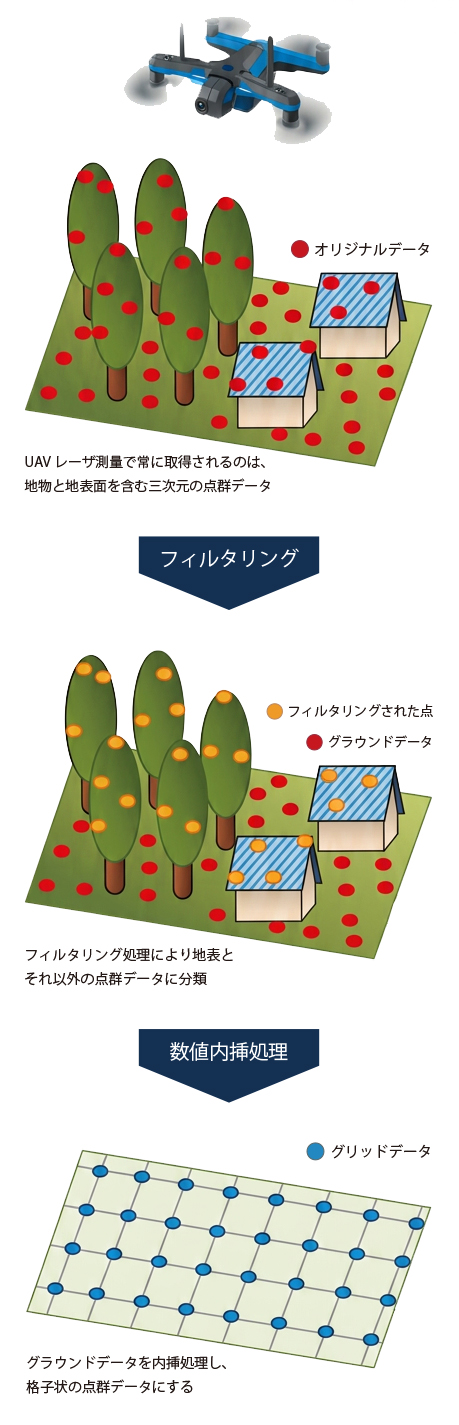

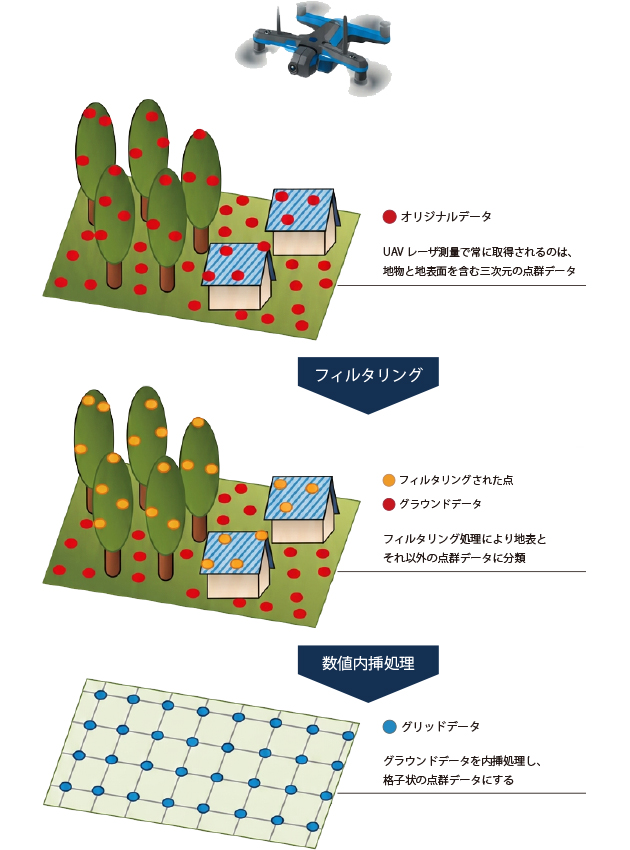

オリジナルデータ作成

データの編集・変換

グラウンドデータの作成

データの編集・変換

3次元点群データファイル・オルソ画像データファイル作成

納品

レーザー計測範囲

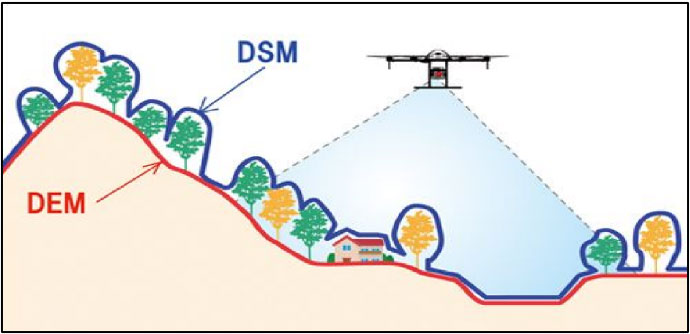

UAVレーザー計測範囲イメージ

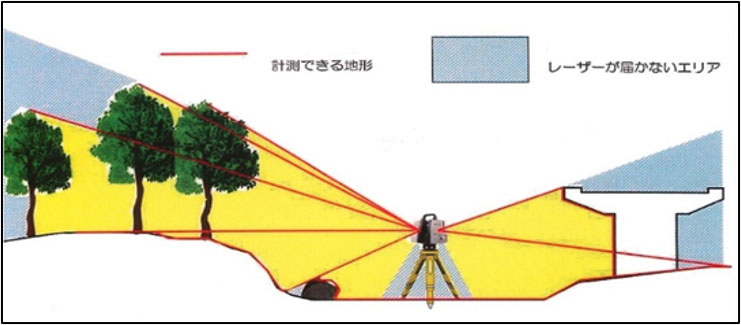

地上型レーザースキャナー計測範囲イメージ

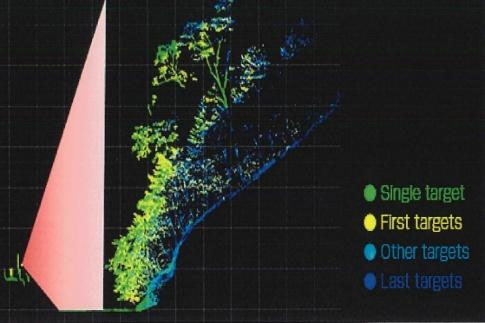

レーザー計測結果の断面と点群画像の参考写真 — レーザー計測結果の断面・点群画像

地上型レーザースキャナーは、UAVレーザーでは取得しきれない箇所や、より詳細な形状把握が必要な箇所の計測に活用します。

レーザー測量技術活用のメリット

山間部の測量においてUAV写真測量を実施した場合、草木の存在している地面を撮影できないため標高のデータを取得できないが、UAVレーザーであれば可能。
UAVレーザーを使用すれば航空レーザー測量より対地高度が低いため高密度な点群データの取得が可能。
UAVレーザーは計測機器の組み合わせが多様なため、要求仕様や目的に合わせて機器選択が可能。
UAVレーザー取得データと地上型での取得データを結合させることにより高密度な計測が可能。
砂防分野では山腹工計画、渓流保全計画の詳細設計・施工の段階で作業中の転落、危険を伴う場面に多く活用。

先端技術を活用し高密度な地形データを取得します

UAVレーザーで広い範囲を計測し、不足している部分を地上型レーザースキャナー・ハンディースキャナー等を利用することで高密度な計測が可能になりました。

自社保有

UAVレーザー測量機器

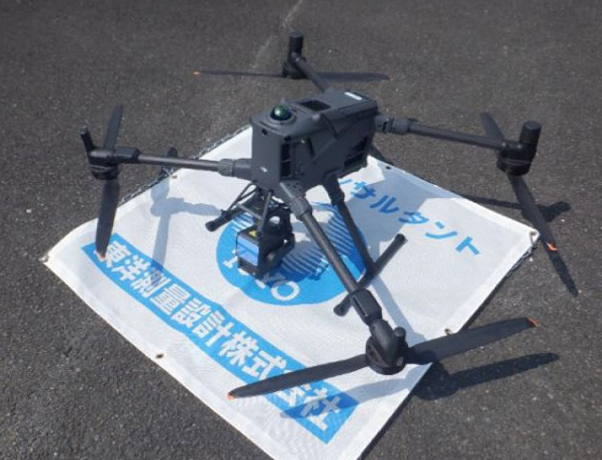

雨天対応型 MATRICE400
飛行時間50分

自社保有

搭載レーザー

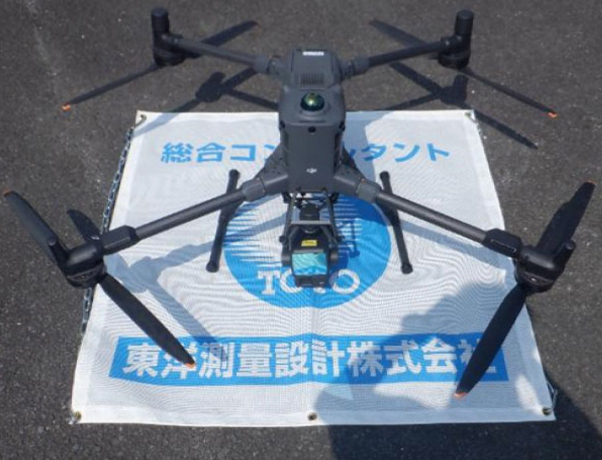

ZENMUSE L2
最大対応5リターン

自社保有

地上型レーザースキャナー

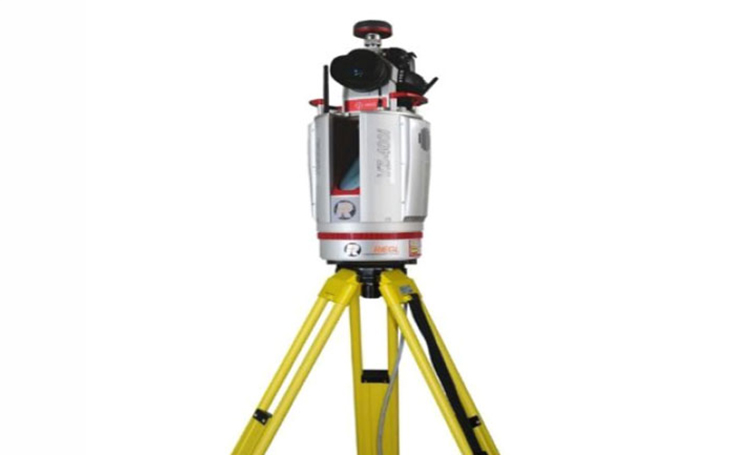

地上型レーザースキャナー RIEGL VZ-400i

最大1秒間に500,000点のデータ取得可能
最長測定距離（反射率90％で800m）が可能

自社保有

狭小空間対応型

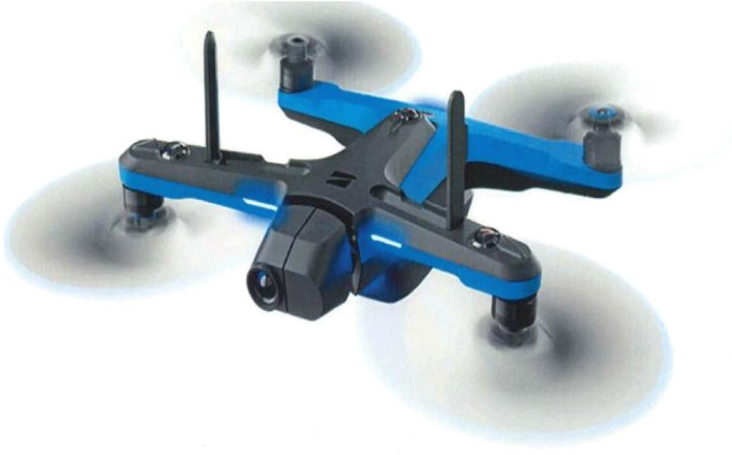

狭小空間対応型 skydio2+

狭小空間：機体からの離隔距離45cmまでの狭小での飛行が可能
非GPS環境下で自立飛行可能
飛行時間27分を確保

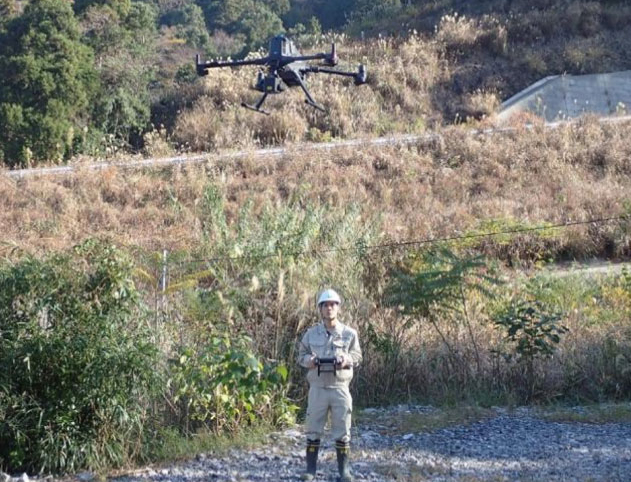

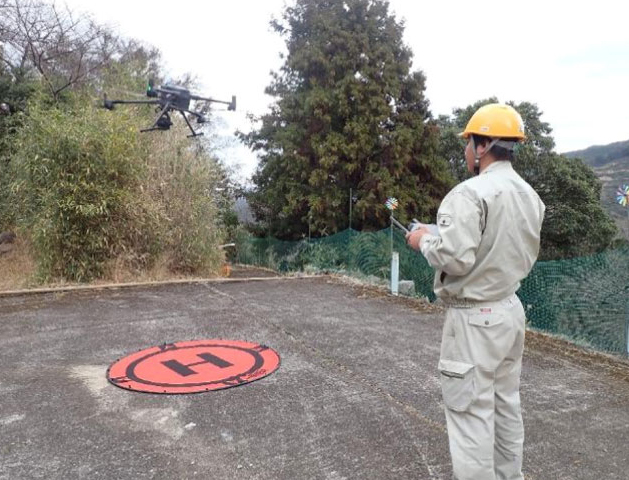

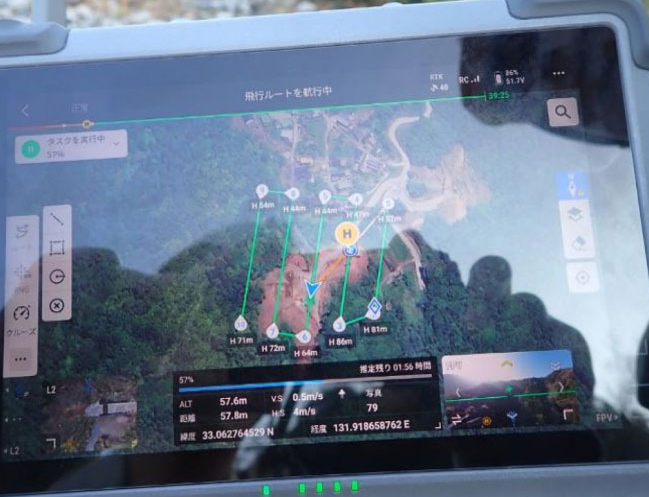

操作状況（MATRICE400）

参考写真

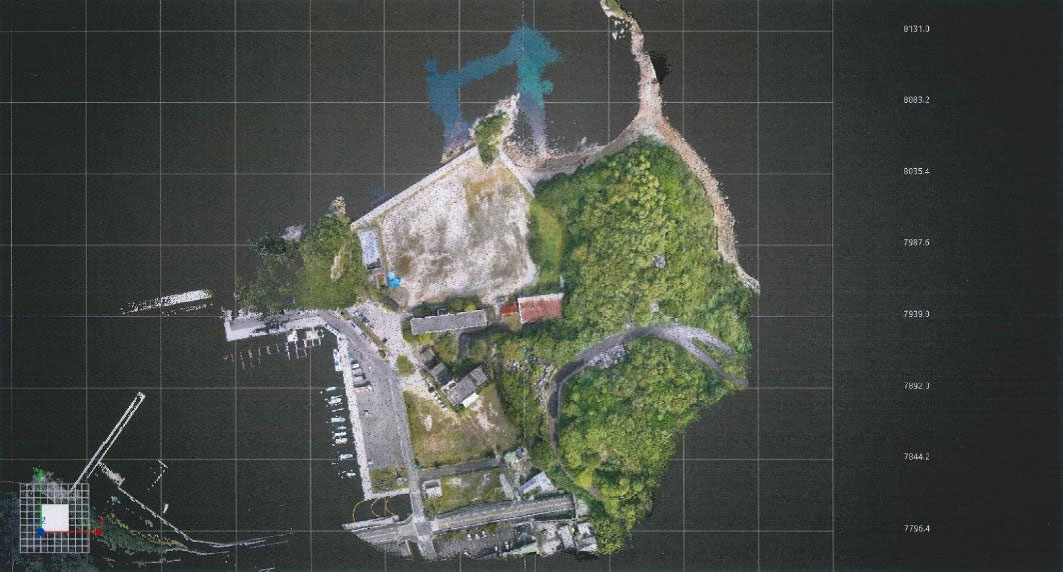

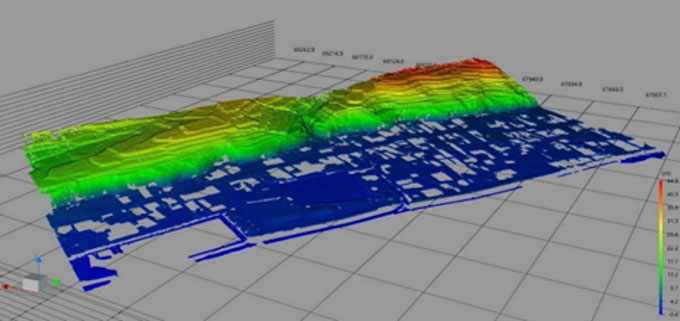

点群データ参考画像 — 取得した点群データにより、地形や構造物周辺の状況を視覚的に把握できます。

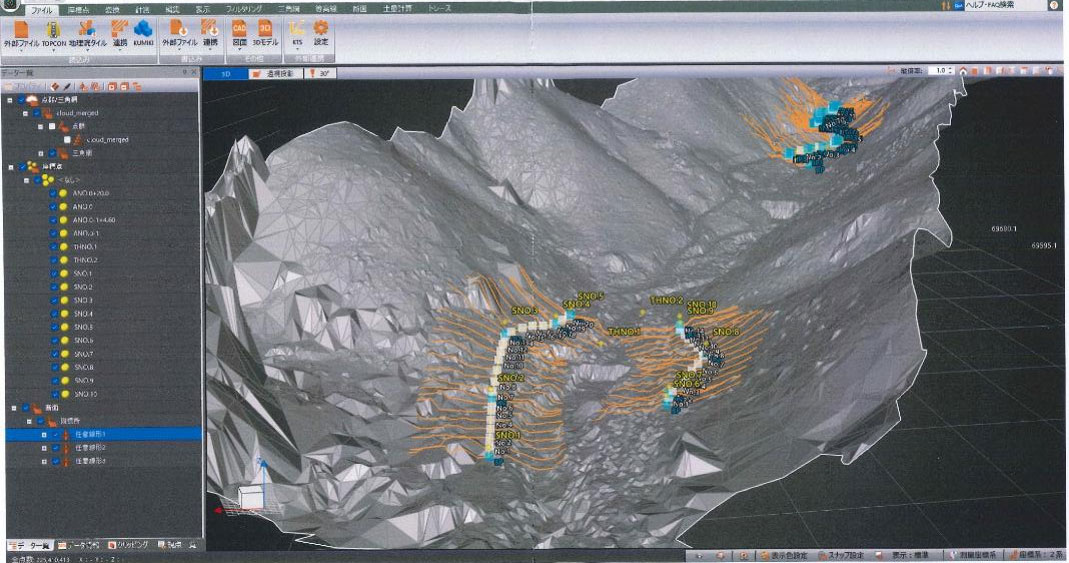

3次元地形モデル参考画像 — 取得データをもとに、設計・施工・維持管理に活用できる3次元地形モデルを作成します。

対応できる主な用途

BIM/CIMで用いる地形モデル作成
山間部、森林部の地形測量
砂防、河川、渓流周辺の測量

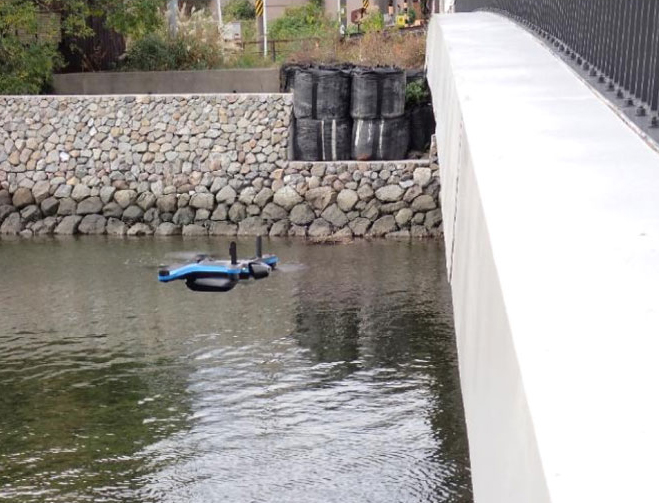

橋梁下部、側面などの狭小空間調査
設計、施工、維持管理に必要な3次元点群データ作成

まとめ

UAVレーザーによる広範囲計測と、地上型レーザースキャナー・ハンディースキャナー等による詳細計測を組み合わせることで、現場条件に応じた高密度な3次元測量を実現します。

山間部・砂防分野・橋梁周辺など、従来の測量では対応が難しかった現場においても、安全性と効率性を高めながら、BIM/CIMに活用できる地形データの取得を支援します。
